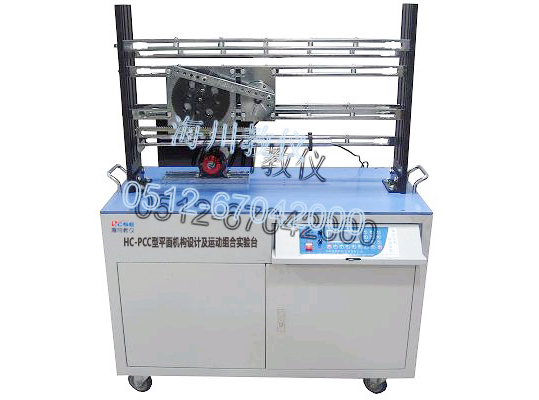

該設備可以供機械專業各類典型機構的拼裝和搭接，并可對運動規律進行檢測和分析，并可經過人機界面進行虛擬設計和運動曲線模擬。是機械專業一款新型的綜合應用實訓平臺。

主要特點
　　1、實驗臺為臺式結構：由裝拆平臺、機架、電動機、傳動部件、桿、間隙論、齒輪、棘輪、槽論、凸輪等基本構件庫組成，可拼裝18種平面運動機構系統。
　　2、實驗臺采用了巧妙的設計方法，保證了機構中各個運動構件在運動中不發生干涉，機架高度及桿長均可調節，用于組裝機構的零件通用性好，種類少，模塊化設計，提高了機構方案拼裝效率，方便學生實驗操作和教師對實驗臺的管理。
　　3、實驗臺配有數據采集箱并于計算機相連，測試系統采用先進的單片機測試方式，以串口通訊，測試數據精度高，速度快、穩定性好。
　　4、信號采集使用了直線位移傳感器和光柵角位移傳感器，其檢測對象可根據測試需要來調節確定。主要對回轉構件及直線運動構件進行運動檢測。
　　5、使用平面機構設計測試綜合軟件，包括實驗原理，實驗錄像，測試三部分，可顯示機構運動參數（位移、速度、加速度）的適時變化曲線
.......................................................................................................................................................................................................................................................................................................................................................................
特別說明：

    海川會盡力為您提供標準、全面的信息，但信息中的數據和參數可能隨時會更新調整。
    產品圖片僅供參考，請以銷售實物為準。
    產品內容如有變動，恕不另行通知


　　1、機構系統創新拼裝設計實驗：可靈活拼裝18種以上各種平面?zhèn)鲃?dòng)機構，拼裝的機構能保證配合精度，運動靈活，無卡滯和干涉現象；
　　2、基本平面機構運動參數可視化分析現象：可檢測各種平面機構活動構件的位移、速度和加速度，并通過計算機顯示運動曲線；通過對構件運動曲線的分析可了解機構運動規律及機構運動狀態，進而對機構進行重新設計與裝配調整；
　　3、機構傳遞系統需擬設教育方針分析實驗：利用本實驗臺提供的軟件平臺對機構運動進行虛擬設
